气体输送系统

2013-10-10 03:16:22

产品简介:

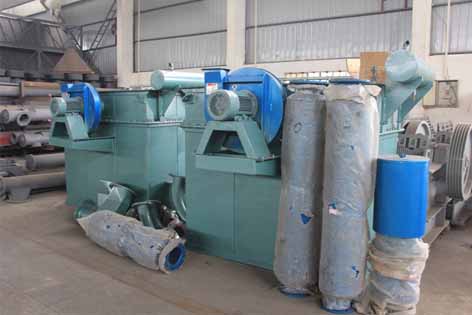

低压连续输送泵,是以罗茨风机为动力气源,专为较近输送距离和连续输送工况而设计。输送当量距离一般≤300m,垂直爬高30m,粉体比重≤1.2,细度≥60目,含水率≤5%,粉体高瞬时温度≤250℃的工况条件下,输送量60t/h,适合单点或多点排料的工况要求。该设备使用寿命长,运行维护费低,设备体积小,安装高度低设备数量少,操作控制简单,投资省,系统运行可靠。广泛用于矿山、建材、煤炭、化工等行业。

技术优势:
1. 运行能耗比空压机系统**40%以上,系统运行无阀门频繁动作输送流速较低,管道弯头磨损小。
2.低压连续输送泵采用独特设计,粉体接触部位进行耐磨处理,具有良好的锁气功能和耐磨性能。
3.罗茨风机产生的流速差,使料气得到充分混合,以完全悬浮态进入输送管道,大大改善了粉体输送效果。

应用范围:
LXB系列**低压连续输送泵,专为较近输送距离和连续输送工况而设计。输送当量距离一般≤300m,垂直爬高30m,粉体比重≤1.2,细度≥60目,含水率≤5%,粉体高瞬时温度≤250℃的工况条件下,输送量60t/h,适合单点或多点排料的工况要求。

工作原理:
气体输送系统运用气固两相流原理,以流态化技术,射流技术和压差原理相结合,以电动旋转供料器为供料装置,使物料均匀送入料气混合室,在流态化的同时,罗茨风机产生的高速气流将物料送入加速室,以悬浮流进入输送管道,输送至受料仓内,经料气分离后,粉体落入受料仓内,气体排入大气,从而实现了粉体物料输送目的。
技术参数:
设备型号 ST-LXB-0.5 ST-LXB-2 ST-LXB-5 ST-LXB-10 ST-LXB-15 ST-LXB-20 ST-LXB-30 ST-LXB-40 ST-LXB-50
输送能力
(t/h)
0.1~0.5 0.5~2 2~5 5~10 10~15 15~20 20~30 30~40 40~50
匹配风量
(m³/min)
1.0~3.0 8.0~12 10~15 12~18 14~23 18~30 20~38 35~50 40~65
进气/出料管道匹配 DN40/
DN50
DN100/
DN125
DN125/
DN150
DN125/
DN150
DN125/
DN150
DN150/
DN175
DN150/
DN200
DN200/
DN250
DN200/
DN300
管内流速
(m/s)
13~16
